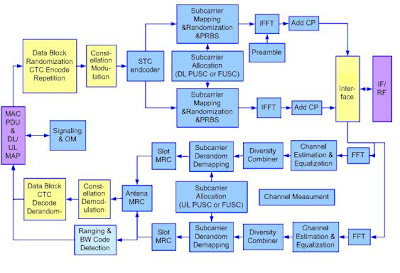

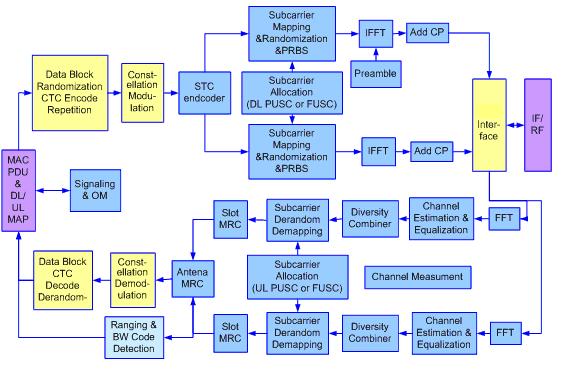

Trasmissione:
- Dopo essere stati elaborati a livello MAC, i dati di downlink vengono inviati al livello fisico
il formato della MAC PDU. La MAC PDU organizza la dimensione del blocco dati in base ai risultati di allocazione delle risorse radio al livello MAC. - Dopo che i pacchetti di dati sono stati elaborati attraverso la codifica del canale, la modulazione e l’IFFT a livello fisico, il CP viene aggiunto per formare i simboli OFDMA integrati nel dominio del tempo e quindi i simboli vengono trasmessi nella struttura del sottoframe del downlink tramite RF in lavorazione.
Ricezione:
- Dopo che i segnali ricevuti dall’antenna vengono elaborati attraverso l’intermedio RF
frequenza, i dati IQ in banda base vengono inviati alla banda base per l’elaborazione. - Dopo la fine della ricezione della banda baseesegue FFT, stima del canale, equalizzazione del canale, demappatura della sottoportante, demodulazione e definizione del canaledecodifica, i pacchetti di dati vengono inviati al livello MAC attraverso le interfacce. I codici competitivi della È necessario rilevare gli slot competitivi di range e richiesta di larghezza di banda nel sottoframe di uplink.
