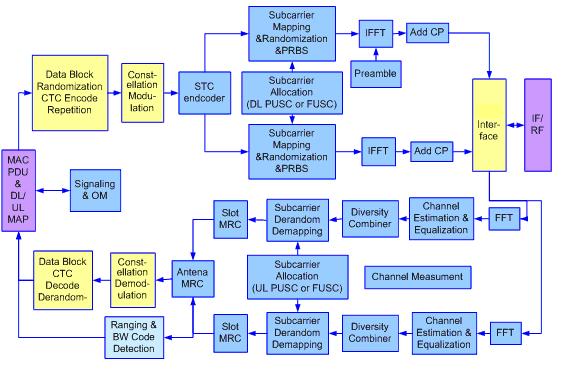

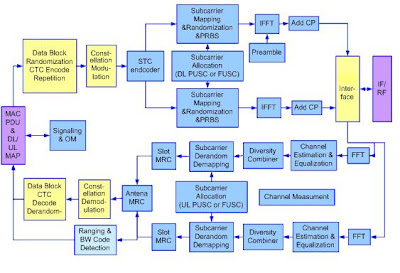

< b>Transmitiendo:
- Después de procesarse en la capa MAC, los datos del enlace descendente se envían a la capa física en
el formato de MAC PDU. La PDU MAC organiza el tamaño del bloque de datos según los resultados de la asignación de recursos de radio en la capa MAC. - Después de que los paquetes de datos se procesan a través de la codificación del canal, la modulación y la IFFT en la capa física, se agrega el CP para formar los símbolos OFDMA integrados en el dominio del tiempo y luego, los símbolos se transmiten en la estructura de subtrama de enlace descendente a través del procesamiento de RF.
Recepción:
- Después de procesar las señales recibidas por la antena a través del intermedio RF
frecuencia, los datos de IQ de la banda base se envían a la banda base para su procesamiento. - Después de la banda base El extremo receptor realiza FFT, estimación de canal, ecualización de canal, desmapeo de subportadora, demodulación y estilo de canal decodificación, los paquetes de datos se envían a la capa MAC a través de las interfaces. Se deben detectar los códigos competitivos de ranuras competitivas de solicitud de alcance y ancho de banda en la subtrama de enlace ascendente.
