Architektura sieciowa WCDMA
Architektura sieci wielodostępu z podziałem kodowym (WCDMA):
1. Sprzęt użytkownika (UE):
- UE, często telefon komórkowy lub karta danych, to urządzenie używane przez użytkownika końcowego w celu uzyskania dostępu do sieci WCDMA.
2. Sieć naziemnego dostępu radiowego UMTS (UTRAN):
- UTRAN to radiowa sieć dostępowa w WCDMA, składająca się z NodeB (stacji bazowych) i kontrolerów sieci radiowej (RNC).
- NodeB: Odpowiedzialny za transmisję i odbiór radiowy. Łączy się z UE i obsługuje zarządzanie zasobami radiowymi.
- Kontroler sieci radiowej (RNC): zarządza zasobami, przekazywaniem i kontroluje wiele węzłów NodeB.
3. Sieć rdzeniowa (CN):
- Sieć podstawowa obsługuje ogólne operacje sieciowe, w tym uwierzytelnianie użytkowników, zarządzanie mobilnością i łączność z sieciami zewnętrznymi. Składa się z kilku kluczowych elementów:
A. Mobilne centrum przełączania (MSC): Kontroluje połączenia i zarządza funkcjami mobilności.
B. Węzeł obsługujący GPRS (SGSN): Zarządza usługami transmisji danych z komutacją pakietów i mobilnością użytkowników w sieci.
C. Węzeł obsługi GPRS bramy (GGSN): Łączy sieć WCDMA z zewnętrznymi sieciami z komutacją pakietów, takimi jak Internet.
4. Rejestr lokalizacji domu (HLR) i rejestr lokalizacji gości (VLR):
- HLR przechowuje informacje o subskrybentach i zarządza profilami użytkowników.
- VLR przechowuje tymczasowe informacje o abonentach, którzy aktualnie znajdują się w obsługiwanym obszarze lokalizacji.
5. Mobilny system przełączający (MSS):
- MSS zawiera MSC i powiązane funkcjonalności.
6. Zarządzanie danymi mobilnymi (MDM):
- MDM zarządza mobilnością dla usług z komutacją pakietów.
7. Kanały WCDMA:
- WCDMA wykorzystuje różne kanały do komunikacji, w tym kanały ruchu (przenoszące dane użytkownika), kanały kontrolne (do sygnalizacji i informacji sterujących) oraz kanały rozgłoszeniowe (do informacji systemowych).
8. Interfejsy:
- Pomiędzy elementami sieci istnieją różne interfejsy ułatwiające komunikację. Przykłady obejmują interfejs Iub pomiędzy NodeB i RNC oraz interfejs Iu pomiędzy RNC i Core Network.

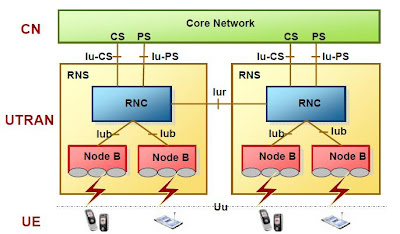

- WCDMA, w tym RAN (sieć dostępu radiowego) i CN (sieć rdzeniowa). Sieć RAN służy do przetwarzania wszystkich funkcji związanych z radiem, natomiast sieć CN służy do obsługi wszystkich połączeń głosowych i transmisji danych w systemie UMTS oraz realizuje funkcję przełączania i routingu sieci zewnętrznej.
- Logicznie rzecz biorąc, CN jest podzielona na domenę CS (z komutacją obwodów) i domenę PS (z komutacją pakietów). UTRAN, CN i UE (User Equipment) razem stanowią cały system UMTS
- A RNS składa się z jednego RNC i jednego lub kilku węzłów B. Interfejs Iu jest używany między RNC i CN, podczas gdy interfejs Iub jest stosowany między RNC a węzłem B. W sieci UTRAN RNC łączą się ze sobą za pośrednictwem interfejsu Iur.
- Interfejs Iur może łączyć RNC poprzez bezpośrednie połączenia fizyczne między nimi lub łączyć je za pośrednictwem sieci transportowej. RNC służy do przydzielania i kontrolowania zasobów radiowych podłączonego lub powiązanego Node B. Jednakże Node B służy do konwersji przepływów danych pomiędzy interfejsem Iub a interfejsem Uu, a jednocześnie uczestniczy także w części transmisji radiowej zarządzanie zasobami.
