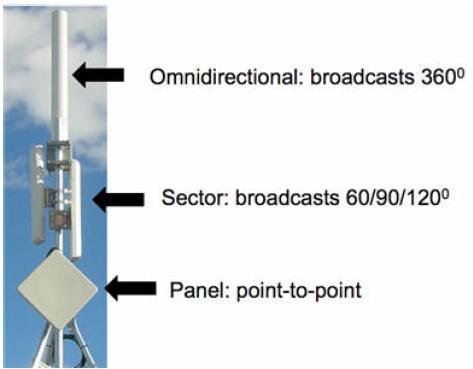

Antenas WiMAX, assim como as antenas de rádio de carro, celular, rádio FM ou TV, são projetados para otimizar o desempenho de um determinado aplicativo. A figura acima ilustra os três principais tipos de antenas usadas em implantações WiMAX. De cima para de baixo há uma antena omnidirecional, setorial e de painel, cada uma com uma função específica. div>
Antena Omnidirecional

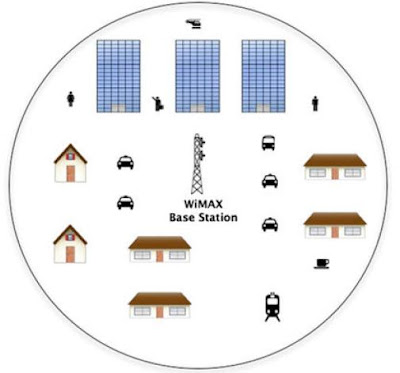

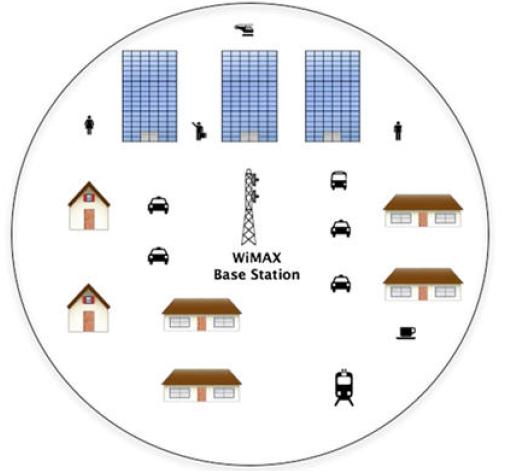

Antenas omnidirecionais são usadas para configurações ponto-multiponto. A principal desvantagem de uma antena omnidirecional é que sua energia é bastante difundida na transmissão 360 graus. Isso limita seu alcance e, em última análise, a intensidade do sinal. Omni antenas direcionais são boas para situações onde há muitos assinantes localizado muito próximo da estação base. Um exemplo de aplicação omnidirecional é um hotspot WiFi onde o alcance é inferior a 100 metros e os assinantes estão concentrados em uma pequena área.
< b>Antenas Setoriais
< span style="font-family: Verdana,sans-serif;">Uma antena setorial, ao focar o feixe em uma área mais focada, oferece maior alcance e rendimento com menos energia. Muitas operadoras usarão antenas setoriais para cobrir uma área de serviço de 360 graus em vez de usar uma antena omnidirecional devido ao < span style="font-family: Verdana,sans-serif;">desempenho superior de antenas setoriais em uma antena omnidirecional.
Antenas de painel
Antenas de painel são geralmente um painel plano de cerca de 30 centímetros quadrados. Eles também podem ser uma configuração onde potencialmente o rádio WiMAX está contido na antena quadrada invólucro. Essas configurações são alimentadas por meio do cabo Ethernet que conecta a combinação rádio/antena à rede mais ampla. Essa fonte de energia é conhecida como Power over Ethernet (PoE). Isso agiliza as implantações, pois não há necessidade de abrigar o rádio em um gabinete separado e à prova de intempéries, se estiver ao ar livre, ou em um armário de fiação, se dentro de casa. Esta configuração também pode ser muito útil para relés.
