OVSF-code (orthogonale variabele spreidingsfactor) wordt gebruikt als kanalisatiecode
- Orthogonale codes kunnen eenvoudig worden gegenereerd door te beginnen met een zaadnummer van 1, de 1 horizontaal en verticaal te herhalen en vervolgens de -1 diagonaal aan te vullen. Dit proces moet worden voortgezet met het nieuw gegenereerde blok totdat de gewenste codes met de juiste lengte zijn gegenereerd. Op deze manier gemaakte reeksen worden “Walsh”-code genoemd.

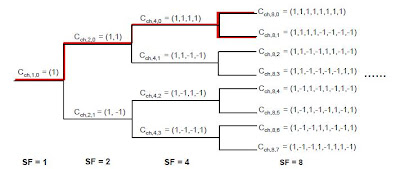

- Channelization maakt gebruik van OVSF-code om de orthogonaliteit van verschillende fysieke kanalen van abonnees te behouden. OVSF kan worden gedefinieerd als de codeboom die in het diagram wordt geïllustreerd.
- Kanalisatiecode wordt gedefinieerd als Cch SF, k,, waarbij SF de spreidingsfactor van de code is, en k de codereeks, 0?k?SF-1. Elke niveaudefinitielengte van de codeboom is SF-kanalisatiecode, en de meest linkse waarde van elk spreidingscodeteken komt overeen met de chip die het eerst wordt verzonden.

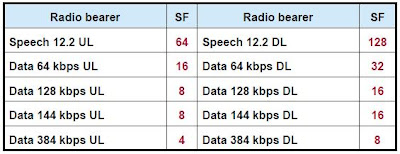

SF = chipsnelheid / symboolsnelheid
Hoge datasnelheden? lage SF-code
Lage datasnelheden? hoge SF-code
- De kanalisatiecodes zijn Orthogonal Variable Spreading Factor (OVSF)-codes. Ze worden gebruikt om de orthogonaliteit tussen verschillende fysieke kanalen te behouden. Ze verhogen ook de kloksnelheid naar 3,84 Mcps. De OVSF-codes worden gedefinieerd met behulp van een codeboom.
- In de codeboom worden de kanalisatiecodes individueel beschreven door Cch,SF,k, waarbij SF de spreidingsfactor van de code is en k het codenummer, 0 ? k? SF-1. Een kanalisatiereeks moduleert de bit van één gebruiker. Omdat de chipsnelheid constant is, maken de verschillende codelengtes verschillende gebruikersdatasnelheden mogelijk. Lage SF’s zijn gereserveerd voor diensten met een hoog tarief, terwijl hoge SF’s voor diensten met een laag tarief zijn.
- De lengte van een OVSF-code is een even aantal chips en het aantal codes (voor één SF) is gelijk aan het aantal chips en aan de SF-waarde.
- De gegenereerde codes binnen dezelfde laag vormen een reeks orthogonale codes.
Bovendien zijn elke twee codes van verschillende lagen orthogonaal, behalve wanneer een van de twee codes een moedercode van de andere is. C4,3 is bijvoorbeeld niet orthogonaal met C1,0 en C2,1, maar orthogonaal met C2,0.
SF in uplink is van 4 tot 256.
SF in downlink is van 4 tot 512.
