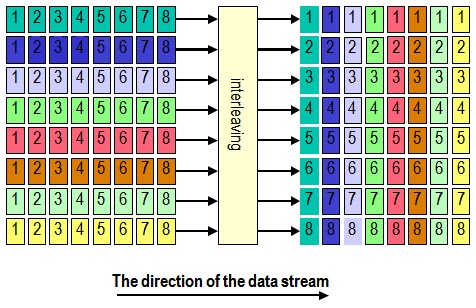

Se puede ver en la figura que los datos se leen fila por fila en un estilo intercalador en la transmisión end,read< span style="color: black;"> columna por columna (este proceso se llama entrelazado) y se propaga después de otro proceso de modulación. Luego, los datos ingresan al interleaver en el extremo de recepción fila por fila y se leen columna por fila. columna (este proceso se llama desintercalado).
Actualmente, asumimos que en el curso de propagación, cuando se transmiten los datos de la fila 2 , se producen códigos de error consecutivos en los bits 2.º, 3.º y 4.º como resultado de desvanecimiento u otras razones, como se muestra en el lado izquierdo de la figura.
Si los datos originales se habían transmitido después del entrelazado, el segundo bit de la fila 2, el segundo bit de la fila 3 y el segundo bit de la fila 4 habría sido códigos de error después de leerse columna por columna en el extremo de recepción. Debido a que los códigos de corrección de errores comunes pueden procesar muy fácilmente códigos de error discretos, el extremo receptor puede recuperar muy fácilmente las señales después del antiintercalado en las señales originales mediante error corrigiendo, pero siempre no se pueden recuperar aquellas señales no entrelazadas como resultado de códigos de error consecutivos.
Por lo tanto, el entrelazado puede superar el rápido desvanecimiento causado durante la transmisión de señales en el aire. El código de entrelazado rara vez funciona para corregir códigos de error causados por un desvanecimiento lento, porque el desvanecimiento lento puede resultar en códigos de error consecutivos prolongados , incluso todo el marco puede tener error. Por lo tanto, se producirán errores consecutivos Códigos después del desintercalado. La figura anterior es el intercalado más simple y el intercalado en una aplicación real es mucho más complejo.
