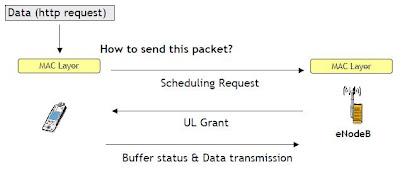

In UL verfügt das UE über keine dedizierten Ressourcen, um direkt zu übertragen, wenn neue Daten von einer höheren Schicht im Puffer eintreffen.
Es fordert Ressourcen an, um sie zu übertragen.
Es empfängt Funkressourcen.
Es überträgt sie.

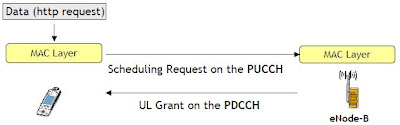

Die Planungsanforderung wird auf dem Physical Uplink Control Channel (PUCCH) gesendet.
Dieser Kanal überträgt Funksignale im Uplink:
- Planungsanfrage zur Gewährung von Ressourcen in UL
- Funkmessbericht der UEs
Funk-Neuübertragung ack oder nack
Das UE kann vom SIB erfahren, wie der PUCCH verwendet wird.
Die Antwort, der UL-Zuschuss, wird an den PDCCH gesendet.
Der Physical Uplink Share Channel (PUSCH) trägt:
- Benutzerdaten
- Benutzersignalisierung
- Die Ressourcen werden dynamisch in Zeit und Häufigkeit zugewiesen.
- Der PUSCH unterstützt den H-ARQ.
Wenn das UE in UL sendet, sendet es auch UL-Referenzsignale.
- Datendemodulations-Referenzsignal (DM-RS)
- Wird bei jeder Paketübertragung gesendet, um Daten zu demodulieren
- Belegt das mittlere SC-FDMA-Symbol des Steckplatzes, wird nur über die für die Datenübertragung zugewiesene Bandbreite gesendet
Soundendes Referenzsignal (SRS)
- Wird zur Beschallung des Uplink-Kanals verwendet, um frequenzselektive Planung zu unterstützen
- SRS-Parameter sind UE-spezifisch und semistatisch konfiguriert
- 1-Symbol im Subframe, das für SRS verwendet wird
- Periodizität: {2, 5, 10, 20, 40, 80, 160, 320} ms
- Bandbreite: typischerweise über den gesamten PUSCH übertragen
Bandbreite (beinhaltet nicht die PUCCH-Region) - SRS wird nicht gesendet, wenn eine Scheduling-Anfrage (SR) oder ein CQI auf PUCCH gesendet werden soll (um eine Mehrträgerübertragung zu vermeiden)
