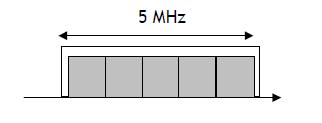

No FDM, as subportadoras são separadas no domínio da frequência para evitar interferência entre as subcanais
Isso resulta em uma perda de eficiência do espectro porque a banda de proteção de frequência não pode ser usada para enviar dados.
O OFDM permite remover a frequência banda de guarda.
Benefício: há mais subportadoras, portanto, mais símbolos são enviados ao mesmo tempo. A ortogonalidade traz uma melhor eficiência do espectro.
No OFDM, as frequências das subportadoras são escolhidas de forma que as subportadoras são ortogonais entre si, o que significa que a interferência entre os subcanais é eliminada e as bandas de guarda entre portadoras não são necessárias. Isto simplifica muito o projeto do transmissor e do receptor; diferentemente do FDM convencional, não é necessário um filtro separado para cada subcanal.
A ortogonalidade requer que o espaçamento da subportadora seja Vf = k/(TU) Hertz, onde TU segundos é a duração útil do símbolo (o tamanho da janela lateral do receptor) e k é um número inteiro positivo, normalmente igual a 1. Portanto, com N subportadoras, a largura de banda total da banda passante será B ? N(delta)Vf (Hz).

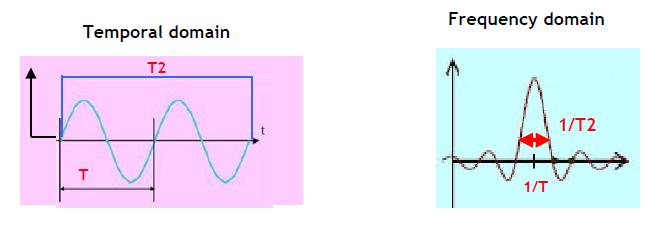

Isso leva à representação de uma subportadora.< /span>
A duração do símbolo depende da largura do sub -transportadora.
- É inversamente proporcional. Quanto mais curto for o símbolo, mais larga será a subportadora e vice-versa.
- O centro de frequência da subportadora está vinculado à frequência da portadora.
- As interferências intercanais (ou inter subportadoras) são canceladas porque estão localizadas de tal forma que quando há pico para uma determinada subportadora , as subportadoras adjacentes são nulas.
OFDM permite alta densidade de portadoras, sem gerar Inter-Canal Interferência (ICI).
IDEIA BÁSICA: A largura de banda do canal é dividida em vários subcanais para reduzir ISI e desvanecimento seletivo de frequência.
Um único sinal de banda larga é transformado em múltiplos sinais de banda estreita transmitidos em subportadoras ortogonais
- Um único fluxo em alta taxa
- Cada símbolo ocupa toda a largura de banda
- Duração muito curta do símbolo para garantir alta taxa
