- In FDD bevinden de DL- en UL-radioframes (RF’s) zich niet op dezelfde drager.
- Het RF-frame wordt door de 3GPP Type 1 genoemd.
- De RF-lengte is 10 ms.
- Het radioframe bestaat uit 10 subframes van 1 ms.
- Elk subframe bestaat uit 2 slots van 0,5 ms.
Voor FDD zijn er 10 subframes beschikbaar voor downlink-transmissie en 10 subframes zijn beschikbaar voor uplink-transmissies in elk interval van 10 ms. Uplink- en downlinktransmissies zijn gescheiden in het frequentiedomein.
Er is ook een framestructuurtype 2 gedefinieerd, die van toepassing is op TDD
Er is ook een framestructuurtype 2 gedefinieerd, die van toepassing is op TDD
Elk slot bestaat uit:
- 7 symbolen bij normale CP (bewakingstijd tussen symbolen)
Tu = Nuttige symboolduur
Tcp = Cyclische voorvoegselduur
Tecp = Verlengde duur van het cyclische voorvoegsel
Tcp = Cyclische voorvoegselduur
Tecp = Verlengde duur van het cyclische voorvoegsel
Aangezien OFDM een betere flexibiliteit biedt in termen van subframestructuur en pilottoewijzing, is er geen reden om dezelfde structuur te overwegen als voor DFT-SOFDM.

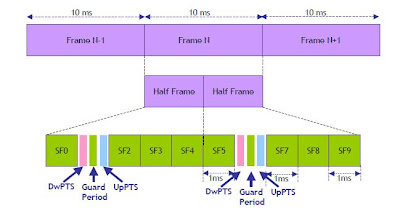

- De framestructuur voor de type 2-frames die worden gebruikt op LTE TDD is enigszins anders.
- Het frame van 10 ms bestaat uit twee halve frames, elk 5 ms lang.
- De halve LTE-frames worden verder opgesplitst in vijf subframes, elk 1 ms lang.
De subframes kunnen worden onderverdeeld in standaard subframes of speciale subframes.
De speciale subframes bestaan uit drie velden:
De speciale subframes bestaan uit drie velden:
- DwPTS – Tijdslot voor downlinkpiloot
- GP – Bewakingsperiode
- UpPTS – Uplink pilottijd Stot.
Deze drie velden worden ook gebruikt binnen TD-SCDMA en zijn overgedragen naar LTE TDD (TD-LTE) en helpen daarmee bij het upgradepad. De velden zijn individueel configureerbaar qua lengte, hoewel de totale lengte van alle drie samen 1 ms moet zijn.
