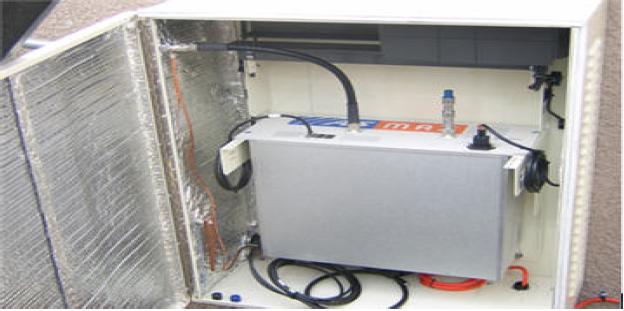

La foto de arriba muestra la radio WiMAX implementada en un recinto. Nota de izquierda a derecha: a) cable de conexión a tierra de cobre en el interior del gabinete b) Conexión Ethernet a la fuente de datos c) Heliax «pigtail» a la antena (Heliax es un cable resistente a los rayos) d) Alimentación de 110 V a través de un UPS de APC (observe el cuadro negro en la esquina superior derecha del gabinete.
¿Cuáles son algunas estrategias para garantizar que la antena pueda estar lo más alta posible para aprovechar las topologías de línea de visión siempre que sea posible manteniendo el cable flexible lo más corto posible? Una opción es ubicar la radio en el techo o cerca de él con la antena en un gabinete. Las consideraciones para los gabinetes incluyen: a) seguridad y b) resistencia a la intemperie: ¿qué tan caliente o fría puede llegar a ser su radio y seguir funcionando?
Chapa o fibra de vidrio Los cerramientos con cerradura aportan seguridad. A continuación, es necesario determinar qué tan adecuada es la radio para la atmósfera local (caliente o fría). La mayoría de las radios Wi-MAX están clasificadas para funcionar entre -20 grados Fahrenheit y 120 grados F en el extremo superior. Si va a operar en ubicaciones que excederán esos parámetros, necesitará un gabinete que proteja su radio de esos extremos. Como la radio generará su propio calor, rodearla con aislamiento garantizará que la temperatura de la radio no sufra temperaturas bajo cero.
