LTE: Transmisión de datos en DL

LTE: Transmisión de datos en DL

En la Evolución a Largo Plazo (LTE), la transmisión de datos en el Enlace Descendente (DL) implica la transferencia de datos del usuario desde el NodoB Evolucionado (eNB) al Equipo de Usuario (UE). LTE DL está diseñado para proporcionar altas velocidades de datos, baja latencia y utilización eficiente del espectro. A continuación se ofrece una descripción general de los aspectos clave de la transmisión de datos en la DL:

  1. Canales lógicos:
    • Canales de tráfico: transportan datos del usuario y se dividen en canales de tráfico dedicados (DTCH) y canales de tráfico compartidos (STCH). DTCH está dedicado a un UE específico, mientras que STCH se comparte entre varios UE.
    • Canales de control: Llevar información de control. Los ejemplos incluyen el canal de control de transmisión (BCCH) y el canal de control de paginación (PCCH).
  2. Canales de transporte:
    • Canales de transporte dedicados (DTCH): se utilizan para la transmisión de datos de usuario entre el eNB y un UE específico.
    • Canales de transporte compartidos (STCH): se utilizan para la transmisión de datos de usuario que se comparten entre varios UE.
  3. Canales físicos:
    • Canal compartido de enlace descendente físico (PDSCH): transmite datos del usuario e información de control a los UE en la celda.
    • Canal de control de enlace descendente físico (PDCCH): transporta información de control relacionada con la asignación y programación de recursos para los UE.
  4. Bloqueos de recursos:
    • LTE utiliza bloques de recursos (RB) como unidad básica para la asignación de recursos. Cada RB consta de un determinado número de subportadoras en el dominio de la frecuencia y de un determinado número de símbolos en el dominio del tiempo.
    • PDSCH se asigna a uno o más bloques de recursos para la transmisión de datos.
  5. Modulación y codificación:
    • Los datos transmitidos en PDSCH se modulan mediante modulación de amplitud en cuadratura (QAM). El esquema de modulación y la velocidad de codificación se determinan en función de las condiciones del canal para maximizar la velocidad de datos y la confiabilidad.
  6. MIMO (Múltiples entradas y múltiples salidas):
    • LTE admite múltiples configuraciones de antena para DL, como Múltiples entradas y salidas únicas (MISO) y Múltiples entradas y salidas múltiples (MIMO). MIMO mejora la capacidad y confiabilidad del sistema mediante el uso de múltiples antenas tanto en el eNB como en el UE.
  7. Modos de transmisión:
    • LTE admite diferentes modos de transmisión, incluidos Entrada única y salida única (SISO), Diversidad de transmisión, MIMO de bucle abierto y MIMO de bucle cerrado. Estos modos adaptan la estrategia de transmisión en función de las condiciones del canal y las capacidades del UE.
  8. Programación y asignación de recursos:
    • El eNB programa y asigna dinámicamente recursos a los UE en función de las condiciones de su canal, los requisitos de calidad de servicio (QoS) y la carga del sistema. Esto garantiza un uso eficiente de los recursos disponibles.
  9. Harq (solicitud de repetición automática híbrida):
    • HARQ se utiliza para la corrección de errores. Si un UE detecta errores en los datos recibidos, puede solicitar la retransmisión. HARQ combina la solicitud de repetición automática (ARQ) con codificación de corrección de errores para una recuperación de errores más eficiente.
  10. Formación de haces:
    • LTE admite técnicas de formación de haces para mejorar el rendimiento de DL al enfocar la señal transmitida en la dirección del UE previsto, lo que reduce la interferencia y mejora la calidad de la señal.

En resumen, la transmisión de datos de enlace descendente de LTE implica el uso de canales lógicos, canales de transporte y canales físicos, junto con técnicas como modulación, MIMO y asignación de recursos para lograr altas velocidades de datos y una utilización eficiente del espectro. El sistema se adapta dinámicamente a las diferentes condiciones del canal y a los requisitos del usuario para proporcionar un rendimiento óptimo.

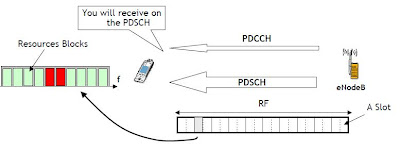

  • Los datos en DL se envían en el PDSCH
  • Los eNodeB asignan un mínimo de 2 RB.
  • Un RB son 12 subportadoras en una ranura (7 símbolos).
  • El eNodeB envía al PDCCH la información requerida para permitir al UE
    decodificar los datos en el PDSCH.
  • ¿En qué ranura?
  • ¿En qué bloques de recursos?
  • ¿Cómo se modulan los datos?

El canal físico compartido de enlace descendente (PDSCH) transporta:

  • Datos de usuario
  • Señalización de usuario
  • Mensajes de paginación
  • Mensaje de información del sistema

El PDSCH puede utilizar todos los recursos que no utiliza el otro canal:

  • Canales de sincronización
  • Señal de referencia
  • PDCCH
  • PBCH
  • PCFICH
