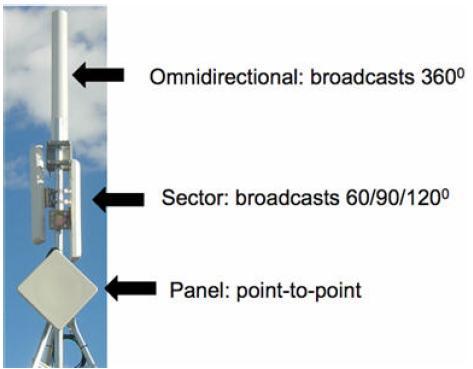

WiMAX antenleri, tıpkı araba radyosu, cep telefonu, FM radyo veya TV antenleri gibi,Belirli bir uygulama için performansı optimize etmek üzere tasarlanmıştır. Yukarıdaki şekil WiMAX dağıtımlarında kullanılan üç ana anten tipini göstermektedir. Yukarıdan aşağıya altta çok yönlü, sektör ve panel anteni bulunur ve her birinin belirli bir işlevi vardır.
Çok Yönlü Anten
Noktadan çok noktaya konfigürasyonlar için çok yönlü antenler kullanılır. AnaÇok yönlü antenin dezavantajı, enerjisinin yayın sırasında büyük ölçüde dağılmasıdır. 360 derece. Bu, menzilini ve sonuçta sinyal gücünü sınırlar. OmniYönlü antenler çok sayıda abonenin olduğu durumlar için iyidir baz istasyonuna çok yakın konumdadır. Çok yönlü uygulamaya bir örnek, Menzilin 100 metreden az olduğu ve abonelerin yoğunlaştığı WiFi hotspot küçük bir alanda.

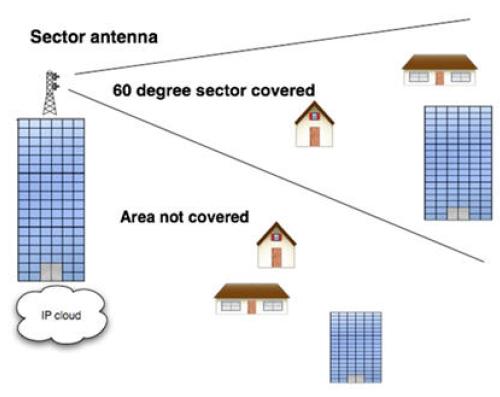

Sektör Antenleri
Işını daha odaklanmış bir alana odaklayan sektör anteni daha geniş menzil sunarve daha az enerjiyle verim. Birçok operatör, bir alanı kapsamak için sektör antenlerini kullanacaktır.Çok yönlü anten kullanmak yerine 360 derecelik servis alanı sektör antenlerinin çok yönlü antenlere göre üstün performansı.

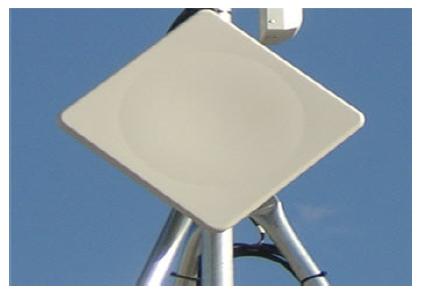

Panel Antenleri
Panel antenler genellikle yaklaşık bir metrekarelik düz bir paneldir. Onlar da olabilirpotansiyel olarak WiMAX radyosunun kare antende bulunduğu yapılandırma muhafaza. Bu tür konfigürasyonlara güç, cihazı bağlayan Ethernet kablosu aracılığıyla sağlanır. daha geniş bir ağa radyo/anten kombinasyonu. Bu güç kaynağı Ethernet Üzerinden Güç (PoE) olarak bilinir. Bu, barındırmaya gerek olmadığından dağıtımları kolaylaştırırradyo, açık havadaysa ayrı, hava koşullarına dayanıklı bir muhafazada veya gerekiyorsa kablo dolabında içeride. Bu konfigürasyon röleler için de oldukça kullanışlı olabilir.
