Bij FDM zijn de subdraaggolven gescheiden in het frequentiedomein om interferentie tussen de subkanalen te voorkomen
Het resulteert in een verlies aan spectrumefficiëntie omdat de frequentiebewakingsband niet kan worden gebruikt om gegevens te verzenden.
Met de OFDM kan de frequentiebewakingsband worden verwijderd.
Voordeel: er zijn meer subdragers, dus er worden meer symbolen tegelijkertijd verzonden. De orthogonaliteit zorgt voor een betere spectrumefficiëntie.
In OFDM worden de subdraaggolffrequenties zo gekozen dat de subdraaggolven orthogonaal ten opzichte van elkaar staan, wat betekent dat overspraak tussen de subkanalen wordt geëlimineerd en dat er geen bewakingsbanden tussen de draaggolven nodig zijn. Dit vereenvoudigt het ontwerp van zowel de zender als de ontvanger aanzienlijk; in tegenstelling tot conventionele FDM is er geen afzonderlijk filter voor elk subkanaal vereist.
De orthogonaliteit vereist dat de afstand tussen de subdraaggolven Vf = k/(TU) Hertz is, waarbij TU seconden de bruikbare symboolduur is (de venstergrootte aan de ontvangerzijde), en k een positief geheel getal is, doorgaans gelijk aan 1. Daarom is met N subdragers, de totale doorlaatbandbandbreedte zal B zijn? N(delta)Vf (Hz).
Dat leidt tot de weergave van een subdrager.
De duur van het symbool hangt af van de breedte van de subdrager.
- Het is omgekeerd evenredig. Hoe korter het symbool, hoe breder de subdrager en omgekeerd.
- Het frequentiecentrum van de hulpdraaggolf is gekoppeld aan de frequentie van de draaggolf.

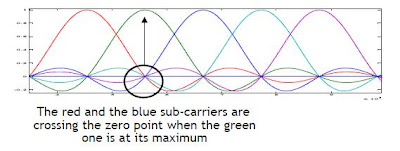

- De interferenties tussen kanalen (of inter-subdraaggolven) worden geannuleerd omdat ze zich op een zodanige manier bevinden dat wanneer er een piek is voor een bepaalde subdraaggolf, de aangrenzende subdraaggolven nul zijn.
OFDM maakt een hoge dichtheid van dragers mogelijk, zonder inter-channel interferentie (ICI) te genereren.
BASISIDEE: De kanaalbandbreedte is verdeeld in meerdere subkanalen om ISI en frequentieselectieve fading te verminderen.
Een enkel breedbandsignaal wordt omgezet in meerdere smalbandige signalen die worden verzonden op orthogonale hulpdraaggolven
- Eén enkele stream met hoge snelheid
- Elk symbool beslaat de gehele bandbreedte
- Zeer korte symboolduur om een hoge snelheid te garanderen
