En LTE, le SGW (Serving Gateway) et le PGW (Packet Data Network Gateway) sont deux éléments essentiels du réseau EPC (Evolved Packet Core). Ils jouent un rôle clé dans la gestion du trafic de données, le routage des paquets et la mobilité des utilisateurs. Comprendre leur fonctionnement est crucial pour analyser les performances et la structure du réseau LTE.
Définition et rôle du SGW et du PGW
| Élément | Définition | Fonction principale |
|---|---|---|
| SGW (Serving Gateway) | Passe de données entre l’eNodeB et le PGW | Gère la mobilité entre les eNodeB et assure la continuité du trafic. |
| PGW (Packet Data Network Gateway) | Passerelle entre le réseau LTE et les réseaux externes (Internet, IMS…) | Fournit l’accès aux services de données et applique les politiques de QoS. |
Qu’est-ce que le SGW (Serving Gateway) ?
Le SGW est un élément du réseau EPC qui agit comme un point d’ancrage entre l’eNodeB et le PGW. Il est responsable de la gestion du trafic utilisateur et du transfert des paquets de données.
Fonctions du SGW
- Transfert des paquets entre l’eNodeB et le PGW.
- Gestion de la mobilité intra-LTE (entre différentes stations de base).
- Communication avec le MME pour le contrôle de session et la gestion de la mobilité.
- Routage du trafic pour les utilisateurs en déplacement entre les cellules LTE.
Mobilité gérée par le SGW
Le SGW joue un rôle clé dans la gestion de la mobilité des utilisateurs. Lorsque l’UE (User Equipment) se déplace entre différentes cellules LTE, le SGW assure la continuité du trafic en maintenant la liaison avec les nouveaux eNodeB.

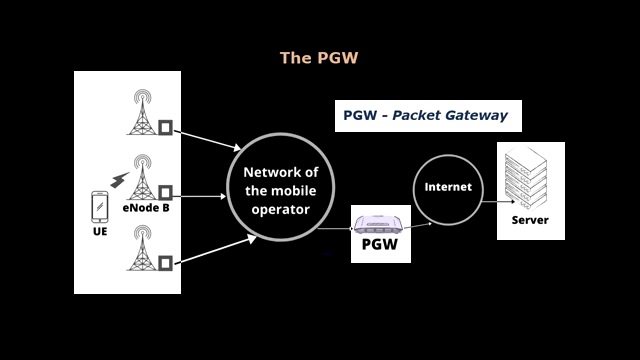

Qu’est-ce que le PGW (Packet Data Network Gateway) ?
Le PGW est la passerelle entre le réseau LTE et les réseaux externes comme Internet ou IMS. Il assure la gestion des services de données, la politique de qualité de service (QoS) et la facturation des sessions utilisateur.
Fonctions du PGW
- Fourniture d’accès aux réseaux externes (Internet, Intranet, IMS, etc.).
- Application des politiques de QoS et de gestion du trafic.
- Gestion de l’adressage IP et allocation des ressources réseau.
- Interfaçage avec le PCRF (Policy and Charging Rules Function) pour la gestion des règles de facturation et de QoS.
Gestion des sessions de données
Le PGW gère les sessions de données en appliquant les politiques d’accès et en attribuant une adresse IP à l’utilisateur. Il contrôle le flux de données et s’assure que les exigences de qualité de service sont respectées.
Différence entre SGW et PGW
- Le SGW agit comme une interface entre l’eNodeB et le PGW, tandis que le PGW connecte le réseau LTE aux réseaux externes.
- Le SGW gère principalement la mobilité et le routage interne, alors que le PGW est responsable des politiques de service et d’accès aux données.
- Le PGW gère l’allocation des adresses IP et applique les règles de QoS définies par l’opérateur.
Relation entre SGW, PGW et autres éléments du réseau
Le SGW et le PGW fonctionnent en coordination avec d’autres composants du réseau LTE :
- MME (Mobility Management Entity) : Gère le signalement et contrôle la connexion de l’UE.
- HSS (Home Subscriber Server) : Stocke les informations d’abonnement des utilisateurs.
- PCRF (Policy and Charging Rules Function) : Applique les politiques de QoS et de facturation.
Impact du SGW et du PGW sur la performance du réseau
Le SGW et le PGW influencent directement la latence, le débit et la qualité des services LTE. Une mauvaise configuration peut entraîner des retards de transmission et une diminution de la QoS.
Problèmes courants liés au SGW et PGW
Latence et gigue
Une surcharge du SGW ou du PGW peut causer une latence élevée et des variations de délai, affectant les services VoIP et streaming.
Interruptions de session
Des problèmes de routage ou de gestion de session entre SGW et PGW peuvent entraîner des coupures de connexion.
Restrictions de bande passante
Le PGW applique des règles de QoS qui peuvent limiter la bande passante allouée à un utilisateur en fonction de son abonnement.
Le SGW et le PGW sont des éléments critiques du réseau LTE, assurant la gestion des sessions de données, la mobilité des utilisateurs et l’interconnexion avec les réseaux externes. Une bonne configuration de ces éléments est essentielle pour garantir une expérience utilisateur optimale.
