Calculateur de conversion d’atténuateur Pi pour circuits RF

dB
Ω

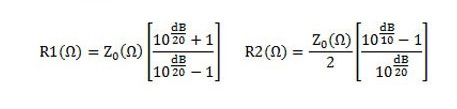

Formule de calcul de l’atténuateur Pi

Le calculateur d’atténuateur Pi calcule les valeurs de résistance pour un atténuateur de type Pi à l’aide des formules suivantes :

R1 = Z₀ × (K + 1) / (K – 1)

R2 = Z₀ × (K² – 1) / (2 × K)

où K = 10^(A / 20), A est l’atténuation souhaitée en dB et Z₀ est l’impédance du système en ohms.

Explication de la formule

Cette formule calcule les deux valeurs de résistance pour un atténuateur de type Pi. R1 est la résistance shunt connectée à l’entrée et à la sortie, tandis que R2 est la résistance série entre elles. Le facteur K représente le rapport de tension correspondant à l’atténuation en décibels. L’utilisation de ces équations garantit que l’atténuateur fournit l’atténuation correcte tout en maintenant l’adaptation d’impédance.

Utilisations du calculateur d’atténuateur Pi

  • Conception d’atténuateurs RF pour le conditionnement et les tests de signaux.
  • Impédance adaptée dans les circuits RF et micro-ondes.
  • Création de réseaux d’atténuation de précision pour les configurations de laboratoire.
  • Objectifs d’apprentissage et pédagogiques dans les cours d’électronique RF.

Exemple de formule

Exemple : Supposons que vous souhaitiez un atténuateur Pi de 6 dB pour un système de 50 Ω.

K = 10^(6/20) ≈ 1,995

R1 = 50 × (1,995 + 1) / (1,995 – 1) ≈ 149,9 Ω

R2 = 50 × (1,995² – 1) / (2 × 1,995) ≈ 49,9 Ω

L’atténuateur Pi utiliserait R1 ≈ 150 Ω (shunt) et R2 ≈ 50 Ω (série) pour obtenir une atténuation de 6 dB avec une impédance système de 50 Ω.
