Noción de ortogonalidad en LTE

En FDM, las subportadoras están separadas en el dominio de la frecuencia para evitar interferencias entre las subcanales
Resulta en una pérdida de eficiencia espectral porque la banda de guardia de frecuencia no se puede utilizar para enviar datos.
El OFDM permite eliminar la frecuencia banda de guarda.
Beneficio: hay más subportadoras, por lo que hay más símbolos se envían al mismo tiempo. La ortogonalidad aporta una mejor eficiencia espectral.
En OFDM, las frecuencias subportadoras se eligen de modo que las subportadoras son ortogonales entre sí, lo que significa que se elimina la diafonía entre los subcanales y no se requieren bandas de guarda entre portadoras. Esto simplifica enormemente el diseño tanto del transmisor como del receptor; a diferencia del FDM convencional, no se requiere un filtro separado para cada subcanal.

La ortogonalidad requiere que el espaciado entre subportadoras sea Vf = k/(TU) Hertz, donde TU segundos es la duración útil del símbolo (el tamaño de la ventana del lado del receptor) y k es un entero positivo, típicamente igual a 1. Por lo tanto, con N subportadoras, el ancho de banda total de la banda de paso será B? N(delta)Vf (Hz).

Eso conduce a la representación de una subportadora.< /span>
 La duración del símbolo depende del ancho del sub -portador.
  •  Es inversamente proporcional. Cuanto más corto sea el símbolo, más amplia será la subportadora y viceversa.
  •  El centro de frecuencia de la subportadora está vinculado a la frecuencia de la portadora.

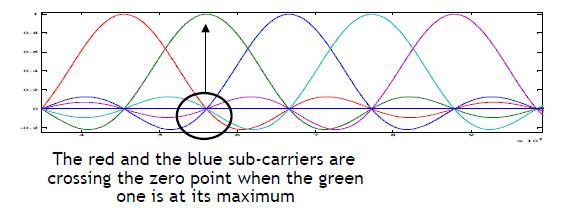

  • Las interferencias entre canales (o entre subportadoras) se cancelan porque están ubicadas de tal manera que cuando hay un pico para una subportadora determinada , las subportadoras adyacentes son nulas.
OFDM permite una alta densidad de portadoras, sin generar intercanal Interferencia (ICI).

IDEA BÁSICA: El ancho de banda del canal se divide en múltiples subcanales para reducir el ISI y el desvanecimiento selectivo de frecuencia.
Una única señal de banda ancha se transforma en múltiples señales de banda estrecha transmitidas en subportadoras ortogonales
  • Una sola transmisión a alta velocidad
  • Cada símbolo ocupa todo el ancho de banda
  • Duración del símbolo muy corta para garantizar una tasa alta
