Begriff der Orthogonalität in LTE

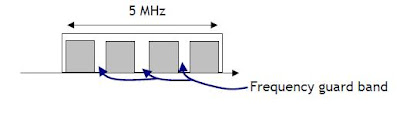

Bei FDM werden die Unterträger im Frequenzbereich getrennt, um Interferenzen zwischen den Unterkanälen zu vermeiden
Dies führt zu einem Verlust der Spektrumseffizienz, da das Frequenzschutzband nicht zum Senden von Daten verwendet werden kann.

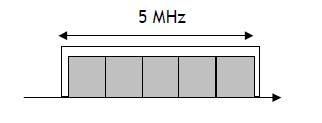

Mit OFDM kann das Frequenzschutzband entfernt werden.
Vorteil: Es gibt mehr Unterträger, sodass mehr Symbole gleichzeitig gesendet werden. Die Orthogonalität bringt eine bessere Spektrumseffizienz.
Bei OFDM werden die Unterträgerfrequenzen so gewählt, dass die Unterträger orthogonal zueinander sind, was bedeutet, dass Übersprechen zwischen den Unterkanälen eliminiert wird und keine Schutzbänder zwischen Trägern erforderlich sind. Dadurch wird das Design sowohl des Senders als auch des Empfängers erheblich vereinfacht; Im Gegensatz zu herkömmlichem FDM ist kein separater Filter für jeden Unterkanal erforderlich.

Die Orthogonalität erfordert, dass der Unterträgerabstand Vf = k/(TU) Hertz beträgt, wobei TU Sekunden die nutzbare Symboldauer (die Fenstergröße auf der Empfängerseite) und k eine positive ganze Zahl ist, typischerweise gleich 1. Daher ist mit N Unterträger beträgt die gesamte Durchlassbandbreite B ? N(delta)Vf (Hz).

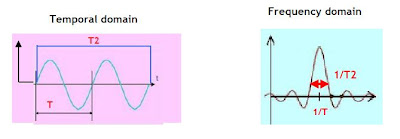

Das führt zur Darstellung eines Unterträgers.
 Die Dauer des Symbols hängt von der Breite des Unterträgers ab.
  •  Es ist umgekehrt proportional. Je kürzer das Symbol, desto breiter der Unterträger und umgekehrt.
  •  Das Frequenzzentrum des Unterträgers ist mit der Frequenz des Trägers verknüpft.
  • Die Interferenzen zwischen Kanälen (oder zwischen Unterträgern) werden aufgehoben, da sie so lokalisiert sind, dass die benachbarten Unterträger null sind, wenn für einen bestimmten Unterträger die Spitze vorhanden ist.
OFDM ermöglicht eine hohe Trägerdichte, ohne Inter-Channel Interference (ICI) zu erzeugen.

GRUNDIDEE: Die Kanalbandbreite wird in mehrere Unterkanäle aufgeteilt, um ISI und frequenzselektives Fading zu reduzieren.
Ein einzelnes Breitbandsignal wird in mehrere Schmalbandsignale umgewandelt, die auf orthogonalen Unterträgern übertragen werden
  • Ein einzelner Stream mit hoher Geschwindigkeit
  • Jedes Symbol belegt die gesamte Bandbreite
  • Sehr kurze Symboldauer, um eine hohe Rate zu gewährleisten
